Compresor Embraco EMY3111Z de baja Temperatura

Descripción

El Embraco EMY3111Z es un compresor de baja temperatura diseñado para aplicaciones de refrigeración de media y baja presión (L/MBP). Este modelo ofrece una combinación ideal de eficiencia y fiabilidad, siendo una opción excelente para sistemas que requieren un rendimiento estable y un consumo energético optimizado.

Características Técnicas

• Código de Ingeniería: 171BA77
• Voltaje y Frecuencia: 220-240 V, 50 Hz
• Tipo de Motor: RSIR (Resistor Start Induction Run)
• Refrigerante: R-134a
• Aplicación: L/MBP (Low/Medium Back Pressure)
• Condición Estándar: CECOMAF
• Capacidad de Refrigeración: 210 W
• Eficiencia Energética: 1.52 W/W

Especificaciones Generales

• Modelo: EMY3111Z
• Tipo de Compresor: Hermético Reciprocante
• Tecnología: ON/OFF
• Dispositivo de Expansión: Capillary Tube
• Sistema de Enfriamiento: Estático/220
• Potencia (HP): 1/8
• Torque de Arranque: LST (Low Starting Torque)
• Lugar de Fabricación: Eslovaquia

Datos Eléctricos

• Resistencia de la Bobina de Arranque: 16.55 Ω a 25°C
• Resistencia de la Bobina de Marcha: 25.0 Ω a 25°C
• Corriente con Rotor Trabado (LRA): 5 A a 50 Hz

Datos Mecánicos

• Desplazamiento: 4.53 cm³
• Carga de Aceite: 150 ml
• Tipo de Aceite: Ester
• Viscosidad del Aceite: ISO10
• Peso: 7.7 kg

Componentes Eléctricos

• Dispositivo de Arranque: PTC (Positive Temperature Coefficient)
• Protector Térmico: AE64FS

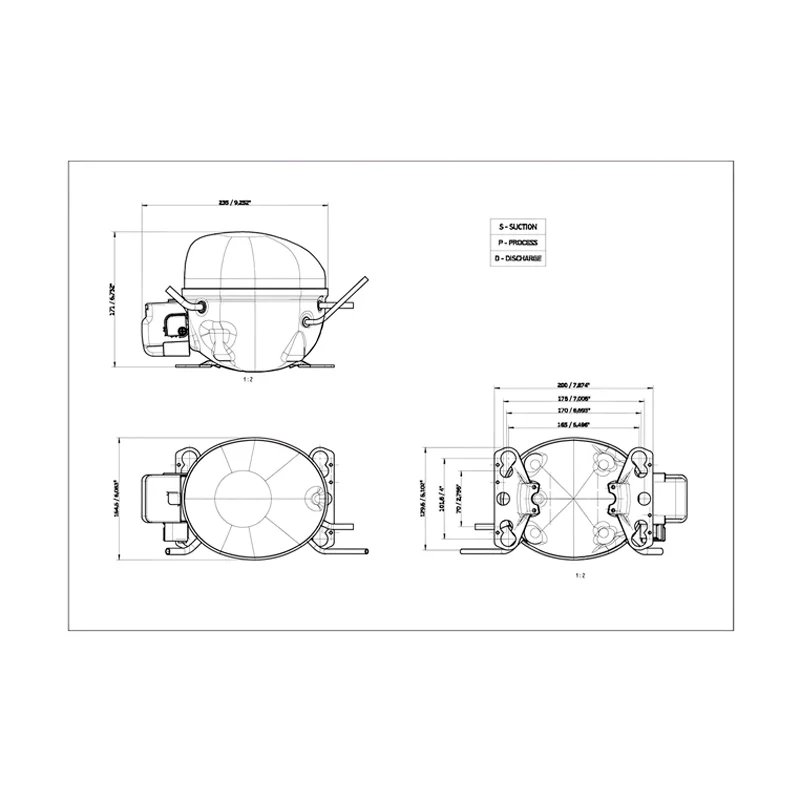

Características Externas

• Placa Base: Pequeña
• Tuberías:
  • Succión: 6.1 mm, Inclinada 42°, Cobre
  • Descarga: 4.94 mm, Recta, Cobre
  • Servicio: 6.1 mm, Inclinada 46°, Cobre

Condiciones de Prueba

• Refrigerante de Prueba: R-134a
• Condición de Prueba: MBP, CECOMAF
• Refrigeración de Prueba: Estática
• Voltaje de Prueba: 220 V
• Frecuencia de Prueba: 50 Hz
• Máxima Carga de Refrigerante: 250 g

Performance y Curvas de Rendimiento

• Punto de Operación Nominal:
  • Temperatura de Condensación: 55°C
  • Temperatura de Evaporación: -10°C
  • Capacidad de Refrigeración: 210 W
  • Eficiencia: 1.52 W/W
  • Consumo de Potencia: 138 W
  • Flujo de Masa: 5.06 kg/h

Las curvas de rendimiento muestran cómo varían la capacidad de refrigeración y la eficiencia en función de las diferentes temperaturas de evaporación y condensación. Esto permite ajustar el compresor Embraco EMY3111Z a las necesidades específicas de cada aplicación.
