FICHA TÉCNICA COMPLETA

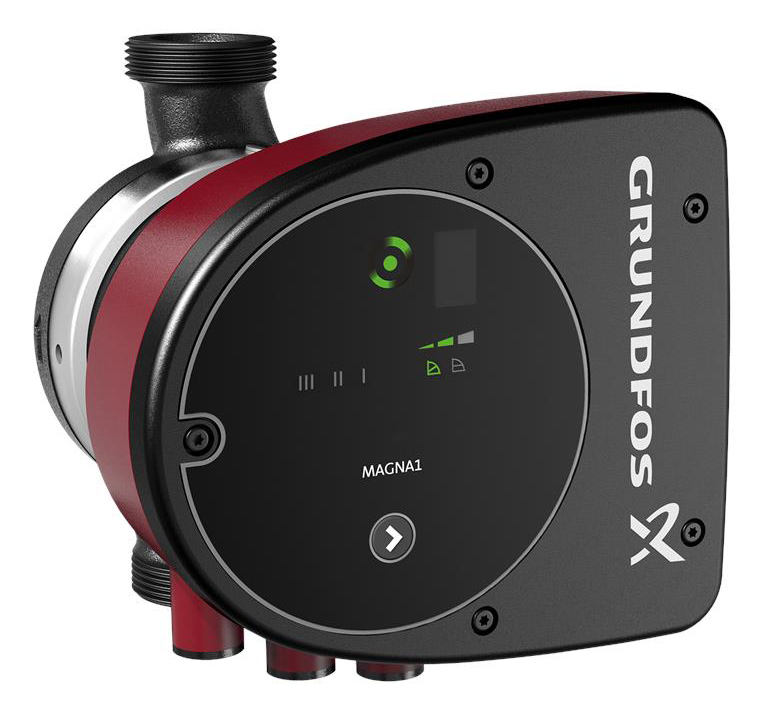

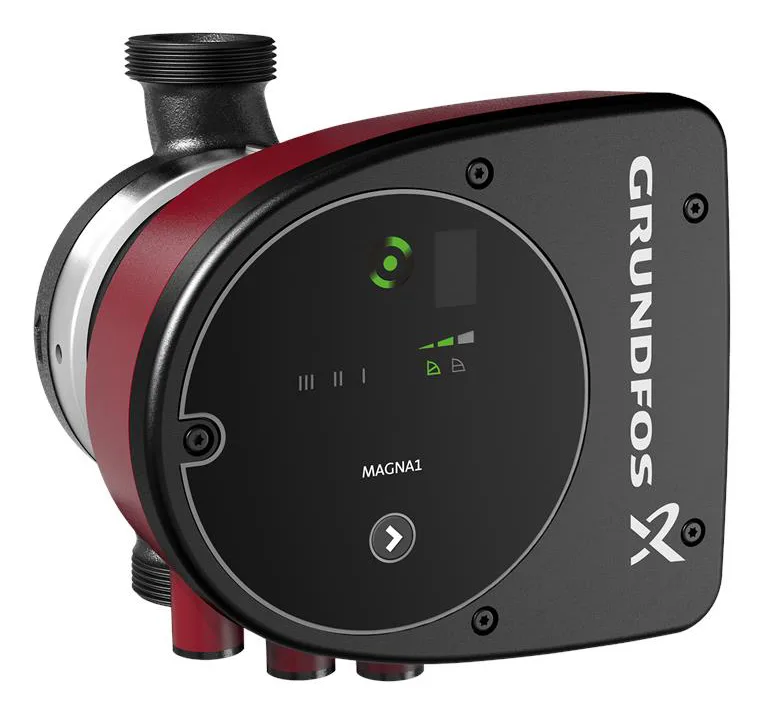

Bomba circuladora GRUNDFOS MAGNA1 32-80

🔧 Descripción general

Bomba circuladora electrónica de alta eficiencia con rotor húmedo y motor de imán permanente, diseñada para sistemas de calefacción y climatización. Cumple con la normativa EuP 2015, proporcionando un importante ahorro energético y funcionamiento silencioso.

⚙️ Aplicaciones

• Sistemas de calefacción
• Bucles de mezcla
• Sistemas de aire acondicionado
• Instalaciones geotérmicas
• Pequeñas enfriadoras
• Sustitución de circuladoras antiguas

⚙️ Modos de funcionamiento

• Presión proporcional (PP1, PP2, PP3)
• Presión constante (CP1, CP2, CP3)
• Curva constante (I, II, III)

📊 Características hidráulicas

(según curva del catálogo, página 2)

• Funcionamiento optimizado según curvas hidráulicas
• Adaptación automática a la instalación

🔌 Características eléctricas

• Alimentación: 1 × 230 V
• Frecuencia: 50 / 60 Hz
• Potencia máxima (P1): 151 W
• Potencia mínima: 9 W
• Consumo de intensidad: 0,09 – 1,22 A
• Grado de protección: IPX4D
• Clase de aislamiento: F

🌡️ Condiciones de funcionamiento

• Temperatura del fluido: −10 °C a +110 °C
• Temperatura ambiente: 0 °C a +40 °C
• Presión máxima de trabajo: 10 bar

💧 Fluido bombeado

• Agua limpia
• Densidad: 983,2 kg/m³ (a 60 °C)
• Uso en aplicaciones térmicas

🧱 Materiales de fabricación

• Cuerpo hidráulico: fundición
• Carcasa: EN-GJL-200 (ASTM A48-200B)
• Rodete: composite

📐 Dimensiones y conexiones

• Longitud entre conexiones: 180 mm
• Conexión hidráulica: 2″
• Tipo de conexión: roscada G
• Presión nominal: PN10

🧠 Funciones y tecnología

• Grundfos Eye (indicador de estado de la bomba)
• Entrada digital para arranque/parada
• Relés configurables de estado y alarma (NO/NC)
• Carcasa con aislamiento integrado
• Control electrónico básico

🔊 Nivel sonoro

• Bajo nivel de ruido optimizado para instalaciones térmicas

📦 Certificaciones

• CE, VDE, EAC, UKCA, TSE, RCM, UkrSEPRO
• Clase térmica: TF110

⭐ Ventajas principales

✔ Alta eficiencia energética (EEI < 0,23)
✔ Ideal para sustitución de bombas antiguas
✔ Bajo consumo eléctrico
✔ Funcionamiento silencioso
✔ Control sencillo y fiable
✔ Fácil instalación
