Descripción

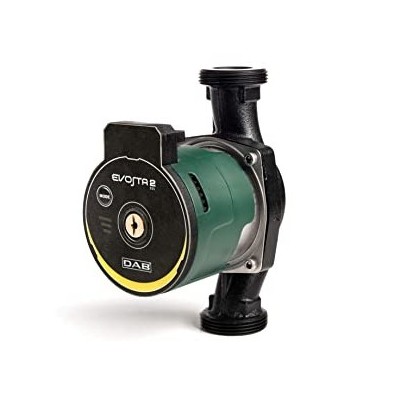

Ficha técnica – Bomba circuladora DAB EVOSTA 2 40-70/130 ½»

El EVOSTA 2 40-70/130 ½» es un circulador electrónico de rotor húmedo diseñado para la recirculación de agua en instalaciones de calefacción, climatización y refrigeración en aplicaciones domésticas y residenciales. Incorpora motor síncrono de imanes permanentes con electrónica inverter, que adapta automáticamente el funcionamiento a las necesidades del sistema, mejorando la eficiencia energética y reduciendo el consumo.

Aplicaciones

• Sistemas de calefacción y climatización
• Instalaciones de refrigeración
• Recirculación de agua en viviendas y edificios residenciales
• Sustitución de circuladores tradicionales de tres velocidades

Gracias a su diseño compacto y su control electrónico avanzado, combina la robustez de los circuladores mecánicos tradicionales con las ventajas de la regulación electrónica.

Características técnicas principales

• Tipo de bomba: Circulador electrónico de rotor húmedo
• Alimentación eléctrica: Monofásica 1×230 V – 50/60 Hz
• Potencia máxima absorbida (P1): 35 W
• Intensidad nominal: 0,043 – 0,32 A
• Índice de eficiencia energética (EEI): ≤ 0,18
• Presión máxima de trabajo: 10 bar (1000 kPa)
• Grado de protección: IPX5
• Clase de aislamiento: F
• Instalación: Con eje motor en posición horizontal
• Temperatura del líquido: −10 °C a +110 °C
• Líquido bombeado: limpio, sin sólidos ni aceites minerales, químicamente neutro (glicol máx. 30%)

Prestaciones hidráulicas

• Rango de caudal: 0,4 – 3,6 m³/h
• Altura máxima de elevación: hasta 6,9 m
• Valores hidráulicos referidos a velocidad máxima

Curva hidráulica aproximada:

• 0,6 m³/h → 5,8 m
• 0,9 m³/h → 5,1 m
• 1,8 m³/h → 3,4 m
• 2,4 m³/h → 2,4 m
• 3,0 m³/h → 1,6 m
• 3,6 m³/h → 0,8 m

Configuración y control

• Selector electrónico con 9 modos de funcionamiento:
  • 3 modos a presión proporcional
  • 3 modos a presión constante
  • 3 modos a velocidad constante
• Tapón de purga integrado para facilitar la eliminación del aire
• Acceso directo al eje del motor en caso de bloqueo
• Cartucho anticálcico interno para proteger el eje del motor

Materiales constructivos

• Cuerpo de bomba en fundición con tratamiento de cataforesis
• Carcasa del motor en acero inoxidable
• Rodete en tecnopolímero
• Conexiones hidráulicas roscadas aspiración / impulsión

Dimensiones y peso

• Longitud entre conexiones: 130 mm
• Conexión roscada: G 1”
• Dimensiones aproximadas:
  • Altura: 91 mm
  • Anchura: 134,6 mm
• Peso: ≈ 1,86 kg
• Dimensiones embalaje: 142 × 99 × 150 mm
